Kako radi hidraulički stroj za valjanje ploča? Kompletan vodič

Brzi odgovor: Kako a Hidraulički stroj za valjanje ploča radi

A hidraulički stroj za valjanje ploča oblikuje ravni metalni lim u zakrivljeni ili cilindrični oblik uvlačenjem ploče između rotirajućih valjaka dok hidraulički cilindri primjenjuju stabilan, podesiv pritisak kako bi savijali materijal u maloj količini sa svakim prolazom. Gornji valjak (ili bočni valjci, ovisno o dizajnu) gura se prema dolje ili prema unutra hidrauličkom snagom, a ne zupčanicima ili vijcima, tako da operater može fino podesiti silu savijanja u stvarnom vremenu i održavati taj pritisak dosljedno preko cijele duljine ploče.

Ovo je princip rada iza gotovo svakog stroja koji se danas prodaje kao Stroj za valjanje čeličnih ploča , Hidraulički stroj za savijanje ploča , ili Stroj za valjanje ploča s 4 valjka , bilo da se nalazi u maloj radionici metalnih proizvoda ili radi kao Stroj za valjanje ploča za teške uvjete rada na proizvodnoj liniji brodogradilišta. Odjeljci u nastavku rastavljaju proces korak po korak, uspoređuju uobičajene konfiguracije valjaka i objašnjavaju kako vrsta materijala, debljina ploče i raspored valjaka utječu na konačni rezultat.

Usporedba dva najčešća izgleda stroja za valjanje ploča
Značajka	Stroj za valjanje ploča s 3 valjka	Stroj za valjanje ploča s 4 valjka
Korak prethodnog savijanja	Često treba zasebnu propusnicu ili učvršćenje	Ugrađen u ciklus valjanja
Potrebno okretanje tanjura	Ponekad, na asimetričnim dizajnom	Rijetko potrebna
Tipičan slučaj upotrebe	Opća radionička izrada	Preciznost i ponavljanje proizvodnje

Razumijevanje temeljnog principa rada savijanja valjka

Svaki stroj za valjanje ploča , bez obzira na to koliko valjaka koristi, oslanja se na istu temeljnu ideju: tri ili više kontaktnih točaka guraju ploču izvan ravne linije, tjerajući metal preko svoje granice tečenja na kontrolirani način tako da poprima trajnu krivulju umjesto da se vrati ravno. Na hidrauličnom stroju, sila koja stoji iza tog tlaka dolazi od cilindara koje pokreće ulje, a ne od mehaničkog vijka, zbog čega je hidrauličke konstrukcije općenito lakše fino podesiti usred ciklusa.

Savijanje u tri točke u praksi

Zamislite ploču koja leži na dva donja potporna valjka dok gornji valjak pritišće između njih. Kako se ploča pomiče naprijed i nazad, gornji valjak postupno se spušta u malim koracima, zatežući zakrivljenost pri svakom prolazu. Hidraulički cilindar koji drži gornji valjak održava silu prema dolje postojanom čak i kada se otpor ploče mijenja blizu rubova, što je jedan od razloga zašto hidraulički sustavi imaju tendenciju da proizvedu ravnomjerniju krivulju po širini ploče nego čisto mehanički postav.

Zašto je broj rola važan

Dodavanje četvrtog valjka ili pomicanje bočnih valjaka vodoravno umjesto samo pomicanja gornjeg valjka okomito, mijenja način na koji se rukuje rubovima ploče. Ovo je glavna tehnička razlika između konfiguracija valjaka koje su obrađene u sljedećim odjeljcima i izravno utječe na to koliko ravnog, neumotanog materijala ostaje na krajevima ploče nakon oblikovanja.

Glavne strukturne komponente hidrauličkog stroja za valjanje limova

Tipično CNC hidraulički stroj za valjanje ploča izgrađen je od relativno malog skupa dijelova koji rade zajedno. Razumijevanje onoga što svaki dio radi čini puno lakšim čitanje lista sa specifikacijama stroja ili rješavanje problema s kotrljanjem u radionici.

Gornji valjak, podesiv okomito pomoću hidrauličkih cilindara, primjenjuje glavni pritisak savijanja
Bočni valjci, podesivi vodoravno na 4 dizajna valjka, kontroliraju prethodno savijanje i zakrivljenost rubova
Donji ili pogonski valjak, rotira ploču kroz stroj zadanom brzinom
Hidraulički agregat i cilindri, opskrbljuju i reguliraju silu savijanja
Bočne ploče okvira, nose puno mehaničko opterećenje i održavaju stabilnost valjka
Pogonski motor i reduktor, okrećite valjke kontroliranom, podesivom brzinom
Upravljačka ploča, u rasponu od ručnih jedinica s tipkama do potpunih CNC sustava sa zaslonom osjetljivim na dodir
Baza stroja, učvršćuje okvir i apsorbira vibracije tijekom rada

Pojednostavljeni strukturni izgled hidrauličkog stroja za valjanje ploča s 4 valjka, prikazan u izometrijskom stilu radi jasnoće

Korak po korak proces valjanja

Nakon što je ploča učitana, hidraulički stroj za valjanje ploča kreće se kroz prilično dosljedan slijed, bez obzira radi li se o kompaktnoj radioničkoj jedinici ili velikom stroj za valjanje ploča za teške uvjete rada rukovanje konstrukcijskim čelikom.

Rub ploče je prethodno savijen, bilo u samom stroju na dizajnu s 4 valjka ili s kratkim odvojenim prolazom, budući da bi neoblikovani ravni rub inače ostavio ravan dio na šavu
Ploča se stavlja i centrira između valjaka, a operater provjerava poravnanje prema referentnim oznakama okvira
Gornji ili bočni valjci hidraulički se spuštaju ili pomiču naprijed kako bi se postavila prva pozicija savijanja, a početni prolaz oblikuje grubu zakrivljenost
Dodatni prolazi postupno zaoštravaju krivulju, svaki put s povećanjem tlaka u malim, kontroliranim koracima
Krajevi ploča spojeni su kako bi se zatvorio oblik cilindra, u kojoj se točki promjer provjerava u odnosu na cilj
Valjci se otpuštaju i formirani cilindar ili zakrivljeni dio uklanjaju se za sljedeći korak proizvodnje

Na ručnom stroju operater procjenjuje svaki prolaz okom i mjerenjem razmaka; na a CNC hidraulički stroj za valjanje ploča , položaji valjaka i ciljevi pritiska programirani su unaprijed, tako da ponovljeni dijelovi izlaze s manje varijacija od komada do komada.

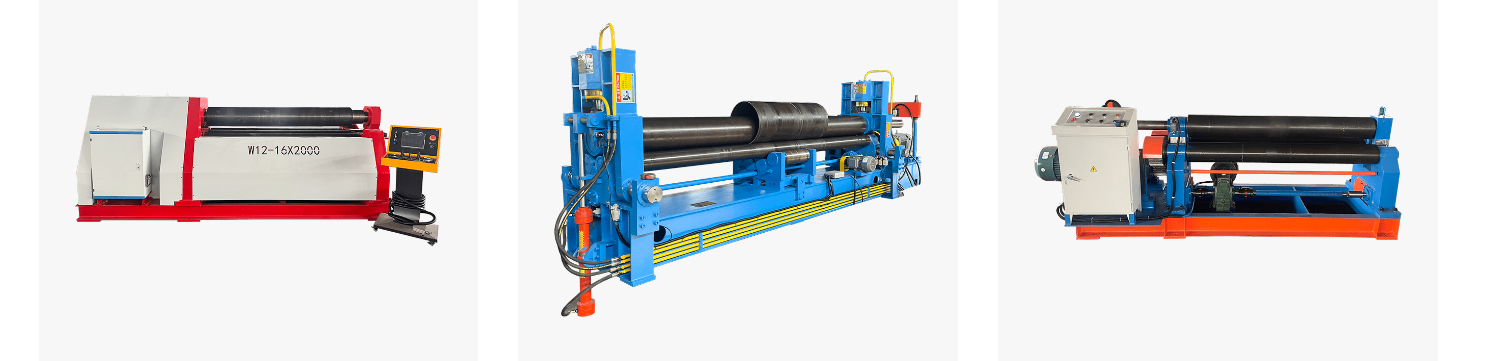

Vrste hidrauličkih strojeva za valjanje ploča: 3 valjka vs 4 valjka

Većina kupaca koji istražuju a Hidraulički stroj za valjanje ploča završiti usporedbom rasporeda s tri i četiri role, budući da su oba široko dostupna i svaki odgovara različitom obrascu proizvodnje.

Opća usporedba uobičajenih konfiguracija valjaka koji se koriste u strojevima za valjanje ploča
Konfiguracija	Kako savija ploču	Najprikladnije za
2 Roll	Ploča je prethodno savijena na preši, zatim omotana oko pogonskog valjka	Tanak lim, lagana izrada
3 rola, asimetrična	Gornji valjak se pomiče prema dolje između dva fiksna donja valjka	Opće radionice i popravci
3 Roll, Double Pinch	Oba donja valjka pomiču se kako bi stisnula i prethodno savijala ploču	Proizvodnja čelika srednjeg volumena
4 Roll	Gornji i donji valjci poravnati su okomito, bočni se pomiču vodoravno	Precizni cilindri, ponavljanje proizvodnje, zadaci stroja za valjanje teških ploča

Ilustrativni rezultat pogodnosti prethodnog savijanja prema konfiguraciji role, ljestvica od 1 do 10, više znači manje potrebnog odvojenog rada na prethodnom savijanju

Kompatibilnost materijala i kapacitet kotrljanja

A Stroj za valjanje čeličnih ploča nije ograničen na jednu vrstu metala. Glavna varijabla koja se mijenja od jednog materijala do drugog je koliki otpor ploča pruža dok se savija, što zauzvrat utječe na to koliko je prolaza potrebno i koliku hidrauličku silu stroj mora podnijeti.

Ugljični čelik , najčešći materijal koji se valja na ovim strojevima, ponaša se predvidljivo i naširoko se koristi za spremnike, cijevi i strukturne dijelove
Nehrđajući čelik , koji se više stvrdnjava tijekom oblikovanja, često treba nešto više prolaza i pažljivu kontrolu pritiska kako bi se izbjegle oznake na površini
Aluminij , općenito najlakši od sva četiri za motanje zbog manje otpornosti na oblikovanje, iako je potreban oprez kako bi se izbjeglo pretjerano stanjivanje na savijanju
Legirani čelik , obično najzahtjevniji materijal, koji zahtijeva veću hidrauličku silu i veću pozornost na oprugu nakon svakog prolaza

Ilustrativna relativna otpornost na oblikovanje prema vrsti materijala, temeljena na tipičnom ponašanju savijanja valjka, a ne na fiksnom mjerenju

Debljina ploče, promjer valjka i broj prolaza

Deblja ploča treba veći promjer valjka i više prolaza kako bi postigla istu zakrivljenost kao tanji materijal, jer se vanjska vlakna deblje ploče moraju dodatno istegnuti kako bi pratila savijanje. Zbog toga je stroj ocijenjen za određeno stroj za valjanje ploča capacity navodi i maksimalnu debljinu i odgovarajući minimalni promjer role, i zašto guranje ploče blizu gornje granice debljine obično znači usporavanje brzine dodavanja i lakše, češće prolaze.

Tipični odnos između debljine ploče od ugljičnog čelika i valjanja potrebnih za postizanje stiardnog cilindra, samo opći vodič

Što to znači pri odabiru stroja

Ako se većina vašeg posla nalazi blizu gornjeg kraja stroja ocijenjenog za rad stroja za valjanje maksimalne debljine ploče, očekujte duža vremena ciklusa, budući da zadnjih nekoliko milimetara kapaciteta uvijek zahtijeva više prolaza nego sredina raspona. Kupci koji redovito motaju debelu konstrukcijsku ploču teže dimenzioniranju do sljedećeg okvira radije nego da pokreću manji stroj na njegovoj apsolutnoj granici.

Hidraulički pločasti valjak u odnosu na mehanički: ključne razlike

Izbor između hidrauličkog pločastog valjka i mehaničkog dizajna svodi se na način na koji se sila savijanja stvara i kontrolira. Mehanički strojevi pomiču gornji valjak s motorom pokretanim vijkom ili zupčanikom, koji je jednostavan, ali se prilagođava u fiksnim koracima. Hidraulički strojevi koriste tlak ulja, što omogućuje kontinuirano, fino podešavanje i omogućava sustavu da zadrži postavljenu silu čak i ako otpor ploče lagano varira po njezinoj širini.

Ilustrativna usporedba, tamnije plavo područje predstavlja hidrauličke strojeve, svjetlije plavo područje predstavlja mehaničke strojeve, oba na općoj ljestvici od 5 točaka

Gdje se svaki dizajn najbolje uklapa

Hidraulički strojevi općenito nude prednost u preciznoj kontroli i dosljednosti sile, zbog čega dominiraju Proizvođač CNC strojeva za valjanje ploča segment usmjeren na ponovnu proizvodnju. Mehanički strojevi još uvijek mogu biti prikladni za lakše, jednostavnije poslove gdje je fino podešavanje pritiska manje važno. Nijedan dizajn nije univerzalno ispravan, pravi izbor ovisi o rasponu debljine ploče, veličini serije i koliko je automatizacije potrebno za tijek rada.

Tipične primjene u raznim industrijama

Budući da valjanje ploča pretvara ravne materijale u zakrivljene strukturne oblike, oprema se pojavljuje svugdje gdje radionica treba cilindre, stošce ili lučne dijelove, a ne ravne ploče.

Uobičajene industrije koje se oslanjaju na hidrauličku opremu za valjanje ploča
Industrija	Tipični valjani dijelovi
Brodogradnja	Dijelovi trupa, zakrivljena oplata
Tlačne posude i spremnici	Cilindrične ljuske, prstenovi spremnika
Vjetar i uslužni tornjevi	Dijelovi tornja velikog promjera
Građevinarstvo i arhitektura	Zakrivljene fasadne ploče, lučni nosači
Opća proizvodnja čelika	Dijelovi cijevi, kanali, prilagođeni nosači

U svakom gore navedenom slučaju, stroj za valjanje ploča nalazi se rano u proizvodnoj liniji, budući da valjani oblik obično treba završiti prije nego što se može nastaviti s zavarivanjem, premazivanjem ili sastavljanjem.

Kako odabrati stroj za valjanje ploča za proizvodnju čelika

Korisni vodič za odabir stroja za valjanje ploča počinje od dijelova koje zapravo trebate proizvesti, a ne od lista sa specifikacijama stroja. Prođite redom kroz čimbenike u nastavku.

Ključni čimbenici koje treba odmjeriti pri usporedbi opcija stroja za valjanje ploča
Faktor	Što provjeriti
Maksimalna debljina ploče	Uskladite sa svojim najdebljim redovnim poslom, a ne samo s prosjekom
Širina ploče ili duljina role	Trebao bi pokriti vaš najširi tanjur s radnom marginom
Konfiguracija role	3 valjka za opći rad, 4 valjka za manje prethodnog savijanja i veću toleranciju
Mješavina materijala	Nehrđajući i legirani čelik zahtijevaju veću raspoloživu snagu od mekog čelika
Kontrolni sustav	Ručno za male količine, CNC za ponavljanje i čvršću konzistenciju
Veličina serije i ponovljivost	Veći volumen pogoduje upravljanju CNC hidrauličkim strojem za valjanje ploča

Nakon što se ovi čimbenici usporede s vašim proizvodnim planom, postaje puno lakše usporediti kompakt Hidraulički stroj za valjanje ploča protiv većeg Stroj za valjanje ploča za teške uvjete rada pod jednakim uvjetima, budući da se oboje procjenjuju prema istom stvarnom radnom opterećenju umjesto generičke specifikacije brošure.

Savjeti za rad i održavanje za dug radni vijek

Redovito provjeravajte razinu i stanje hidrauličkog ulja, budući da je onečišćeno ulje jedan od najčešćih uzroka neravnomjernog tlaka
Provjerite ima li na površinama valjaka brazda ili istrošenosti, osobito nakon valjanja abrazivnog ili obloženog materijala
Povremeno provjerite paralelizam valjka, budući da se neusklađenost pokazuje kao nedosljedna krivulja po širini ploče
Održavajte hidraulička crijeva i priključke bez curenja i zamijenite istrošene brtve prije nego što pokažu tijekom proizvodnog ciklusa
Slijedite preporučene točke podmazivanja proizvođača za zupčanike, ležajeve i klizne staze
Zabilježite postavke tlaka za ponovljene poslove kako operateri ne bi ponovno postavljali parametre svaki put ispočetka

Rutinska pažnja na ove točke održava rad hidrauličkog stroja za valjanje ploča unutar njegove nazivne tolerancije i smanjuje neplanirane zastoje tijekom razdoblja užurbane proizvodnje.

Zašto CNC hidraulički strojevi za valjanje ploča poboljšavaju konzistentnost

Dodavanje CNC kontrole hidrauličnom stroju za valjanje ploča ne mijenja temeljni princip savijanja, mijenja koliko taj princip postaje ponovljiv od jednog dijela do drugog. Programirani ciklus primjenjuje isti položaj valjka i slijed pritiska svaki put, što je najvažnije kod poslova sa strogim zahtjevima tolerancije između šarža, kao što su školjke posuda pod pritiskom ili dijelovi tornja koji moraju biti točno poravnati na zavarenom šavu.

Nantong Pacific CNC Machine Tool Co., Ltd, sa sjedištem u zoni ekonomskog i tehnološkog razvoja Haian, radi na opremi za rezanje, savijanje, valjanje i hidraulično prešanje za kupce u brodogradnji, građevinarstvu, proizvodnji nehrđajućeg čelika i srodnim industrijama. Kao a hidraulički stroj za valjanje ploča manufacturer and hidraulički stroj za valjanje ploča supplier Opslužujući domaća i izvozna tržišta, tvrtka dizajnira i proizvodi standardne serije strojeva, kao i nestandardnu opremu izgrađenu oko specifične proizvodne linije. Kupci koji uspoređuju a Proizvođač CNC strojeva za valjanje ploča za novu ili proširenu proizvodnu radnju dobrodošli su podijeliti svoj raspon debljine ploča, širinu i tipičnu veličinu serije kako bi se konfiguracija mogla uskladiti sa stvarnim radnim opterećenjem, a ne generičkim kataloškim modelom.

Često postavljana pitanja

P1: Što je hidraulički stroj za valjanje ploča?

To je stroj za oblikovanje metala koji savija ravnu ploču u zakrivljene ili cilindrične oblike pomoću valjaka postavljenih i pritisnutih hidrauličnim cilindrima, dajući operateru podesivu, stabilnu kontrolu nad silom savijanja.

P2: Kako radi stroj za valjanje ploča?

Ploča prolazi naprijed-nazad između rotirajućih valjaka dok gornji ili bočni valjci postupno vrše veći pritisak sa svakim prolazom, zatežući zakrivljenost korak po korak dok se ne postigne ciljni oblik.

P3: Koje materijale može valjati hidraulički stroj za valjanje ploča?

Uobičajeni materijali uključuju ugljični čelik, nehrđajući čelik, aluminij i legirani čelik, pri čemu svaki materijal zahtijeva različitu ravnotežu hidrauličke sile i broja prolaza.

P4: Koliko košta hidraulički stroj za valjanje ploča?

Trošak ovisi o čimbenicima kao što su konfiguracija role, maksimalna debljina ploče, duljina role i razina CNC automatizacije, tako da većina kupaca traži prilagođenu ponudu na temelju vlastite veličine ploče i obujma proizvodnje.

P5: Koju veličinu ploče može podnijeti hidraulički stroj za valjanje?

Kapacitet varira ovisno o veličini okvira stroja, s lakšim modelima koji su prikladni za tanji lim i modeli strojeva za valjanje teških ploča izrađenih za deblje strukturne ploče, tako da maksimalnu debljinu i duljinu role uvijek treba provjeriti u odnosu na vlastiti raspon materijala.

P6: Kako odabrati stroj za valjanje ploča za izradu čelika?

Počnite od svoje najdeblje i najšire obične ploče, a zatim uskladite konfiguraciju valjka, dostupnu hidrauličku silu i vrstu kontrole s vašom tipičnom veličinom serije, kao što je opisano u gornjem odjeljku vodiča za odabir.

P7: Koja je razlika između strojeva za valjanje ploča s 3 i 4 valjka?

Stroj s 3 valjka obično treba zaseban korak pred-savijanja za rub ploče, dok stroj s 4 valjka ugrađuje pred-savijanje u normalni ciklus koristeći svoje vodoravno podesive bočne valjke, što smanjuje okretanje i dodatno rukovanje.

P8: Što je bolje, hidraulički ili mehanički stroj za valjanje ploča?

Hidraulički strojevi općenito nude finiju, dosljedniju kontrolu tlaka, koja odgovara preciznosti i ponovljenom proizvodnom radu, dok mehanički strojevi još uvijek mogu biti uporabna opcija za jednostavnije poslove manjeg volumena.
