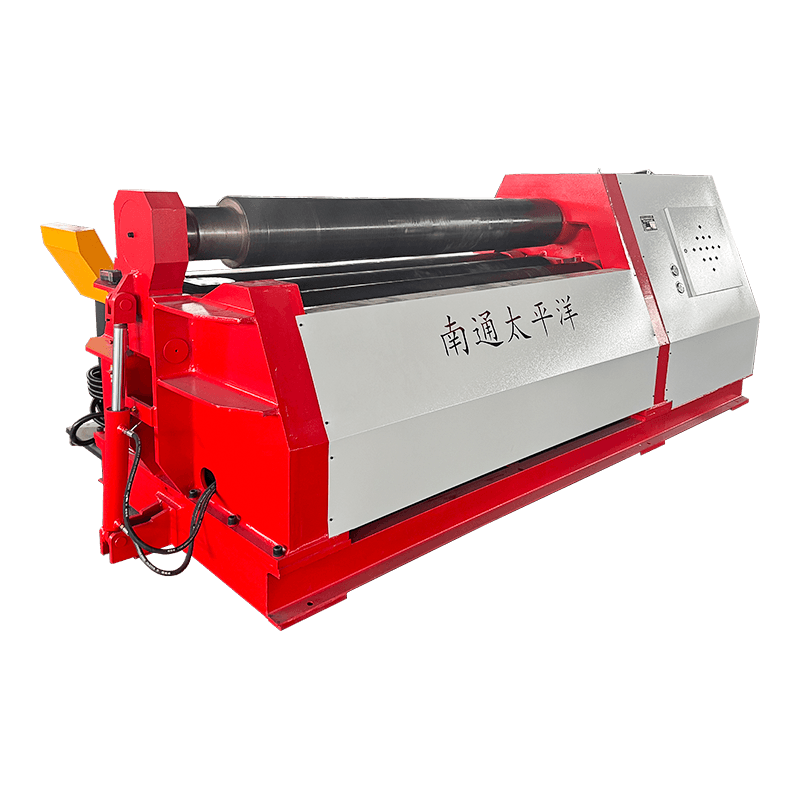

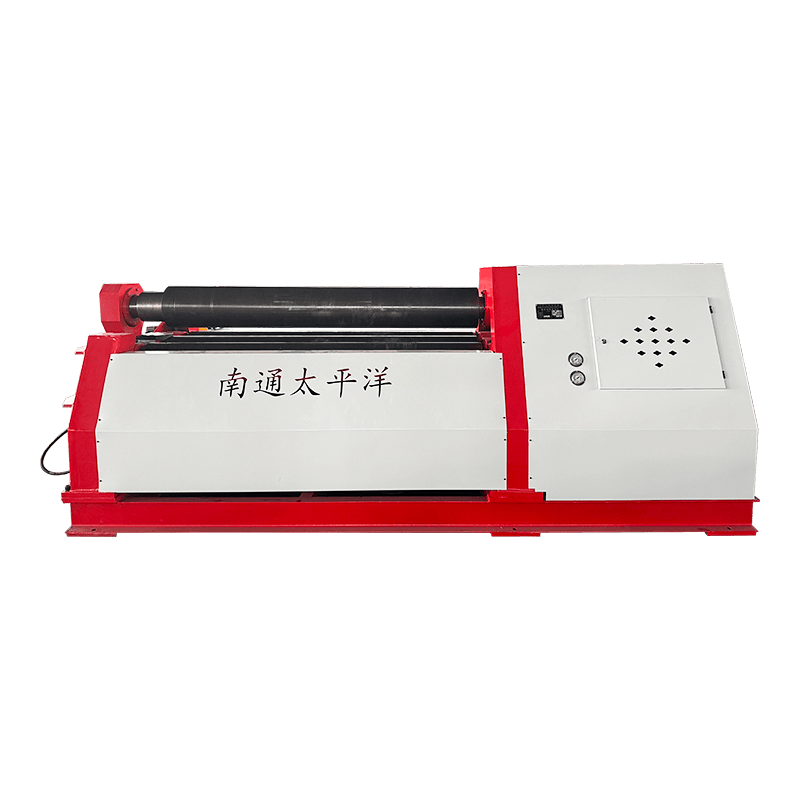

Stroj za valjanje s 4 valjka serije W12

Stroj za valjanje ploča serije W12 s 4 valjka je visokoučinkovito hidraulično rješenje za savijanje ploča dizajnirano za prethodno savijanje i valjanje metalnih ploča u cilindrične, stožaste ili zakrivljene izratke. Široko se koristi u industriji tlačnih posuda, kotlova, cjevovoda i konstrukcijskog čelika, ovaj stroj integrira prethodno savijanje i oblikovanje u jednoj operaciji, eliminirajući potrebu za dodatnom opremom.

Struktura i princip rada
Stroj ima konfiguraciju s četiri valjka:
Gornji valjak je glavni pogonski valjak, čijim okomitim kretanjem upravlja hidraulički motor za stabilan i snažan rad.
Donji valjak primjenjuje silu stezanja na ploči kroz hidraulički cilindar, osiguravajući čvrsto držanje tijekom procesa oblikovanja.
 Dva bočna valjka, postavljena simetrično na obje strane donjeg valjka, pomiču se duž nagnutih vodilica. Pokreće ih mehanički sustav koji se sastoji od matice, puža i glavnih vijaka, osiguravajući kontroliranu bočnu potporu i silu oblikovanja.
Ovaj dizajn omogućuje da oba kraja ploče budu prethodno savijena u jednoj postavci, smanjujući rasipanje materijala i poboljšavajući učinkovitost u usporedbi sa strojevima s tri valjka.

Ključne značajke
Formiranje u jednom koraku: Prethodno savijanje i valjanje mogu se dovršiti na istom stroju, čime se štedi vrijeme postavljanja
Potpuni hidraulički pogon: Glatki rad, velika krutost i pouzdana sila stezanja
kontrola recikcije: Opcijski CNC sustav za automatsku kontrolu položaja valjaka, poboljšavajući ponovljivost
Široka kompatibilnost materijala: Prikladno za ploče od ugljičnog čelika, nehrđajućeg čelika, aluminija i legura
Jednostavan rad: Jednostavna upravljačka ploča s ručnim i automatskim načinima rada

prijave
Tlačne posude i kotlovi
Proizvodnja cijevi
Vjetrotoranj i izrada konstrukcijskog čelika
Automobilska i brodograđevna industrija

Istraga

Opis proizvoda

Specifikacije

Model

Debljina
namotane ploče
(mm)

Maks. prethodno savijanje
Debljina
(mm)

Širina od
namotana ploča
(mm)

Prinos ploče
Snaga
(Mpa)

Promjer od
Gornji valjak
(mm)

Glavni motor
(KW)

Težina
(KG)

Sve u svemu
Dimenzije
DXŠXV
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8 (prikaz, ostalo).

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12 (prikaz, stručni). (prikaz, stručni).

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12 (prikaz, stručni). (prikaz, stručni).

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20 (prikaz, stručni). (prikaz, stručni).

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20 (prikaz, stručni). (prikaz, stručni).

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25 (prikaz, ostalo). (prikaz, ostalo). (prikaz, ostalo).

20

3100

245

420

30

16000

6000X2200X2700

Opis i specifikacije navedeni u ovom katalogu podložni su izmjenama bez prethodne najave.

Kontaktirajte nas za više detalja

Ne ustručavajte se kontaktirati kad nas trebaju!

SUBMIT

Oko
Nantong Pacific CNC stroj alat Co., Ltd
Nantong Pacific CNC stroj alat Co., Ltd

Nantong Pacific CNC stroj alat Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other proizvodi, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Kao profesionalac China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Tvrtka sada ima mogućnost dizajniranja, razvoja i izrade proizvoda za standardne serije i nestandardne opreme. Proizvodi se dobro prodaju u cijeloj zemlji, veliki broj izvoza u jugoistočnu Aziju, Europu, Sjedinjene Države i Bliski Istok. Tvrtka obuhvaća površinu veću od 20 000 četvornih metara, a grupa inženjera i tehničara s bogatim profesionalnim znanjem, proizvodnjom i opremom za testiranje je dovršena. Tijekom godina, posvećen je istraživanju i inovacijama alata za kovanje strojeva, prodaja proizvoda i usluga nakon prodaje ne štedi napore, ima u Pekingu, Tianjinu, Shenyangu, Shandongu, Zhejiang, Guangzhouu, Šangaju, na Hangzhou, Osnovano je, a i jasni, a i Jiangs, a i Jiangs, Podružnice, dajte sve od sebe kako bismo zadovoljili potrebe domaćih i stranih kupaca.


U današnjem svijetu prepunom nade i mogućnosti, pacifički strojni alati i naši kupci idu ruku pod ruku za zajednički razvoj.

Vijesti
Proširenje znanja u industriji

1. Uvod u Stroj za savijanje s 4 valjka

Stroj za savijanje valjaka s 4 valjka, poznat i kao stroj za valjanje s 4 valjka serije W12, oprema je za valjanje ploča visokih performansi koja se široko koristi za oblikovanje cilindričnih, lučnih i stožastih oblika od metalnih limova. Neophodan je u industriji kao što su brodogradnja, tlačne posude, tornjevi za vjetar i proizvodnja teških čeličnih konstrukcija.

U usporedbi s tradicionalnim strojevima s 3 valjka, dizajn s 4 valjka poboljšava učinkovitost za 30%–50% i smanjuje otpad materijala za do 20% , što ga čini preferiranim rješenjem za precizno oblikovanje ploče.

Nantong Pacific CNC Machine Tool Co., Ltd je ključno poduzeće nacionalne industrije strojeva, smješteno u zoni ekonomskog i tehnološkog razvoja Haian, gdje je okoliš prekrasan, a promet priložen, što olakšava brzu uspostavu komunikacije između poduzeća i kupaca. Poduzeće je potpuno opremljeno, specijalizirano za proizvodnju strojeva za škare, strojeva za savijanje, strojeva za valjanje, hidrauličkih preša, strojeva za proizvodnju i drugih proizvoda koji se široko koriste u: lakoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentaciji, električnim uređajima, proizvodima od nehrđajućeg čelika, građevinarstvu i industriji dekoracije. Naši proizvodi dobro se prodaju u zemlji i inozemstvu.

2. Princip rada W12 stroj s 4 valjka

(1) Glavni pogonski sustav gornjeg valjka

Gornji valjak služi kao glavna pogonska komponenta, a pokreće ga hidraulički motor koji osigurava stabilnu i snažnu rotaciju za kontinuirane operacije kotrljanja.

(2) Okomito kretanje donjeg valjka

Donji valjak pomiče se okomito pod hidrauličkim pritiskom, primjenjujući silu kroz hidrauličko ulje u cilindru kako bi čvrsto stegnuo ploču. Time se osigurava ravnomjerna raspodjela tlaka.

(3) Sustav za podešavanje bočnog valjka

Bočni valjci s obje strane pomiču se duž vodilice pomoću mehanizama s vijkom, pužom i vodećim vijkom, omogućujući preciznu kontrolu zakrivljenosti za različite debljine ploče.

Stroj dopušta predsavijanje i valjanje oba kraja ploče na istoj opremi , značajno poboljšavajući produktivnost i smanjujući vrijeme obrade materijala.

3. Ključne prednosti stroja za valjanje s 4 valjka

  1. Visoka učinkovitost: Jednokratno stezanje dovršava valjanje i prethodno savijanje.
  2. Precizno oblikovanje: Točnost postiže ±0,5 mm za cilindrične strukture.
  3. Smanjeni rad: Automatizirano hidrauličko upravljanje smanjuje ručnu intervenciju.
  4. Široka primjena: Prikladno za ploče debljine od 2 mm do 80 mm.
  5. Stabilna izvedba: Hidraulička sinkronizacija osigurava dosljednu kvalitetu kotrljanja.

4. Pregled tehničkih parametara

Stavka Specifikacija prednost izvedbe
Debljina ploče 2–80 mm Širok raspon primjene
Točnost kotrljanja ±0,5 mm Visoka preciznost oblikovanja
Poboljšanje učinkovitosti 30%–50% Brži proizvodni ciklus
Tehničke specifikacije stroja za valjanje ploča serije W12 s 4 valjka

5. Industrijske primjene

Stroj za savijanje valjka s 4 valjka naširoko se koristi u:

  • Proizvodnja tlačnih posuda
  • Proizvodnja tornjeva vjetra
  • Brodograđevna industrija
  • Izrada čeličnih konstrukcija

6. Česta pitanja

P1: Koja je glavna prednost strukture s 4 valjka?

Omogućuje prethodno savijanje i valjanje u jednom stroju, poboljšavajući učinkovitost i smanjujući otpadni materijal.

P2: Koji raspon debljine može podnijeti?

Može se rukovati čeličnim pločama od 2 mm do 80 mm, ovisno o kapacitetu modela.

P3: Je li dostupna CNC kontrola?

Da, CNC sustavi su izborni i značajno poboljšavaju preciznost i razinu automatizacije.
