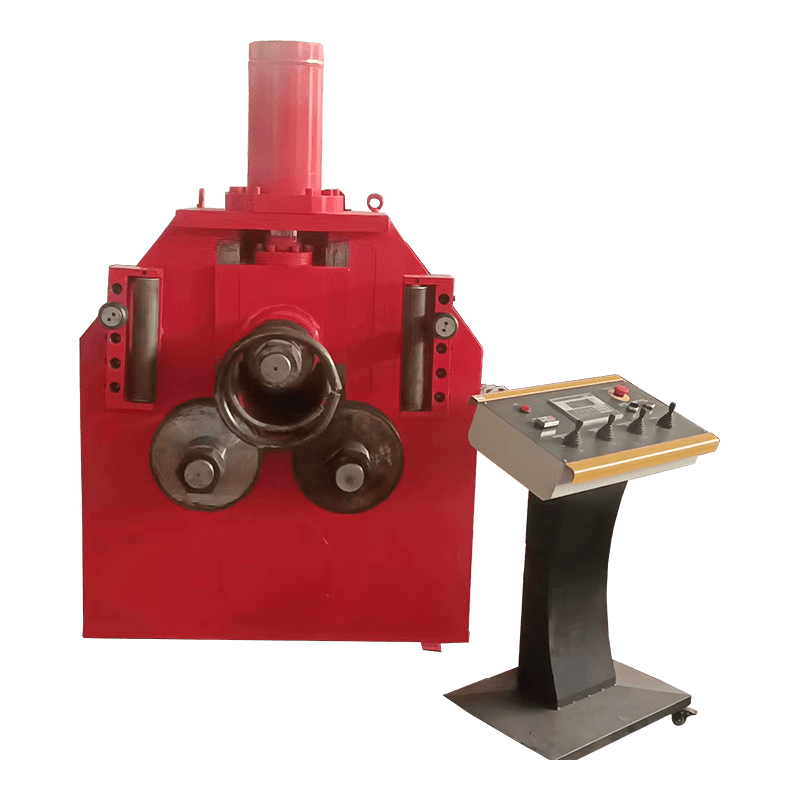

W24S hidraulički stroj za valjanje sekcija

Karakteristike izvedbe:

1. Role su kaljene i izrađene od visokokvalitetnog čelika;

2. Pogonska vratila su otvrdnuta i brušena s dvostrukim konusnim valjkastim ležajem;

3. Stroj se može postaviti u vodoravni ili okomiti radni položaj.

Istraga

Opis proizvoda

Tehnički parametar

Model i vrsta

W24S-6

W24S-16

W24S-30

W24S-45

A/24S-75

W24S-100

W24S-140

W24S-180

W24S-260

W24S-320

W24S-400

W24S-500

Maks. savijanje br
(cm²)

6

16

30

45

75

100

140

180

260

320

400

500

Brzina lijepljenja

6

5

5

5

5

5

5

4

4

4

4

4

Matocal granica prinosa (Mpa)

Os = 250

Kutni čelik u zavoju

Maks. presjek
(mm)

40x5

70x8

80x8

90x10

100x10

120x12

140x16

150x16

160x16

180x14

200x18

200x20

Min. savijanje DIA
(mm)

800

1000

1200

1500

2000

2500

2400

2600

2600

3600

3600

4000

Kutni čelični zaokret

Maks. presjek
(mm)

50x5

80x8

90x10

100x10

120x12

140x16

150x16

160x16

250x25

200x18

200x24

250x25

Min. savijanje DIA
(mm)

800

1000

1100

1300

1600

1800

2200

2000

2500

3600

3600

4000

Kanalni čelični izlaz

Maks. presjek
(mm)

8

12

16

20

25

28

30

32

36

40

45

50

Min. savijanje DIA
(mm)

600

600

800

1000

1 100

1700

1200

1500

1800

2000

2000

2400

Kanal čelik zauzvrat

Maks. presjek
(mm)

8

12

16

20

25

28

30

32

36

40

45

50

Min. savijanje DIA
(mm)

700

900

1000

1150

1600

1700

1700

1800

1800

2000

2000

2400

Bočni zaokret od čeličnog kanala

Maks. presjek
(mm)

-

-

8

10

12.5

14.6

16

18

20

22

25a

25a

Min. savijanje DIA
(mm)

-

-

1500

1800

2000

2500

3000

3500

4000

5000

8000

10000

Ravni čelični horizontalni okret

Maks. presjek
(mm)

100x18

150x25

180x25

200x30

220x40

250x40

280x50

300x50

330x50

360x60

400x75

500x76

Min. savijanje DIA
(mm)

600

700

800

900

1000

1200

1300

1500

1900

2000

2400

2400

Ravna čelična okomita turma

Maks. presjek
(mm)

50x3

75x10

62

100x25

110x40

120x40

150x40

180x30

190x40

190x50

200x50

200x60

Min. savijanje DIA
(mm)

500

760

600

1000

1 100

1300

1500

2000

2000

2400

2200

2500

Savijanje okruglog čelika

Maks. presjek
(mm)

38

52

62

75

85

90

100

110

120

135

150

160

Min. savijanje DIA
(mm)

450

600

900

800

1000

1100

1200

130

1350

1800

2000

2000

Savijanje okrugle cijevi

Maks. presjek
(mm)

42x4

76x4,5

89x5

89x8

114x5

159x5

168x6

168x8

219x8

245x8

273x8

323x10

Min. savijanje DIA
(mm)

500

750

1000

900

1200

2000

2000

2000

3500

3000

3500

4200

Savijanje kvadratne cijevi

Maks. presjek
(mm)

45x3

60x4

-

80x6

90x8

100x10

125x10

140x10

150x10

165x10

180x12

200x12

Min. savijanje DIA
(mm)

750

900

-

1200

1600

2000

2500

3000

3000

3500

3500

5000

I čelik okomito savijanje

Maks. presjek
(mm)

-

-

-

10

12.6

14

16

18

20b

22b

25b

Min. savijanje DIA
(mm)

-

-

-

2000

2500

3000

3500

4000

5000

8000

10000

Sve u svemu
Dimenzije
DXŠXV
(mm)

800
x700
x950

1000
x850
x980

1600
x1300
x1500

2500
x800
x1800

2000
x2000
x1780

3200
x2500
x2000

3400
x2000
x1980

3700
x2800
x2100

3650
x2800
x2100

3700
x2800
x2100

4200
x3200
x2100

4200
x3200
x2300

Težina
(KG)

1500

2800

4200

4800

560

9200

14000

19500

20500

22000

24000

32000

Kontaktirajte nas za više detalja

Ne ustručavajte se kontaktirati kad nas trebaju!

SUBMIT

Oko
Nantong Pacific CNC stroj alat Co., Ltd
Nantong Pacific CNC stroj alat Co., Ltd

Nantong Pacific CNC stroj alat Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other proizvodi, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Kao profesionalac China W24S Hydraulic Section Rolling Machine Suppliers and W24S Hydraulic Section Rolling Machine Company, Tvrtka sada ima mogućnost dizajniranja, razvoja i izrade proizvoda za standardne serije i nestandardne opreme. Proizvodi se dobro prodaju u cijeloj zemlji, veliki broj izvoza u jugoistočnu Aziju, Europu, Sjedinjene Države i Bliski Istok. Tvrtka obuhvaća površinu veću od 20 000 četvornih metara, a grupa inženjera i tehničara s bogatim profesionalnim znanjem, proizvodnjom i opremom za testiranje je dovršena. Tijekom godina, posvećen je istraživanju i inovacijama alata za kovanje strojeva, prodaja proizvoda i usluga nakon prodaje ne štedi napore, ima u Pekingu, Tianjinu, Shenyangu, Shandongu, Zhejiang, Guangzhouu, Šangaju, na Hangzhou, Osnovano je, a i jasni, a i Jiangs, a i Jiangs, Podružnice, dajte sve od sebe kako bismo zadovoljili potrebe domaćih i stranih kupaca.


U današnjem svijetu prepunom nade i mogućnosti, pacifički strojni alati i naši kupci idu ruku pod ruku za zajednički razvoj.

Vijesti
Proširenje znanja u industriji

1. Uvod u W24S hidraulički stroj za valjanje sekcija

Hidraulički stroj za valjanje profila W24S napredno je rješenje za savijanje metalnih profila dizajnirano za obradu kutnog čelika, ravnog čelika, okruglih cijevi, kvadratnih cijevi, čeličnih kanala i raznih profila posebnih oblika. Naširoko se koristi u industrijama poput građevinarstva, brodogradnje, izgradnje mostova, proizvodnje automobila i izrade čeličnih konstrukcija.

U usporedbi s tradicionalnim metodama ručnog savijanja, serija W24S značajno poboljšava preciznost savijanja i učinkovitost proizvodnje. Mnogi industrijski korisnici izvješćuju o povećanju produktivnosti 20%–35% nakon nadogradnje na hidrauličkom sustavu valjanja sekcije.

Nantong Pacific CNC Machine Tool Co., Ltd je ključno poduzeće nacionalne industrije strojeva, smješteno u zoni ekonomskog i tehnološkog razvoja Haian, gdje je okoliš prekrasan, a promet priložen, što olakšava brzu uspostavu komunikacije između poduzeća i kupaca. Poduzeće je potpuno opremljeno, specijalizirano za proizvodnju strojeva za škare, strojeva za savijanje, strojeva za valjanje, hidrauličkih preša, strojeva za proizvodnju i drugih proizvoda koji se široko koriste u: lakoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentaciji, električnim uređajima, proizvodima od nehrđajućeg čelika, građevinarstvu i industriji dekoracije. Naši proizvodi dobro se prodaju u zemlji i inozemstvu.

2. Radne karakteristike W24S hidrauličkog stroja za valjanje profila

(1) Ojačani valjci visoke čvrstoće

Role su proizvedene od visokokvalitetnog legiranog čelika i podvrgnute su tretmanu kaljenja, čime se osigurava izvrsna otpornost na habanje i dugotrajnost. Pod normalnim radom, kaljeni valjci mogu održati stabilnu preciznost više od 10 godina .

(2) Sustav precizne pogonske osovine

Pogonska vratila su kaljena i brušena s dvostrukim konusnim valjkastim ležajevima, što poboljšava nosivost i smanjuje vibracije tijekom operacije savijanja.

(3) Fleksibilan radni položaj

Stroj može raditi u vodoravnom i okomitom položaju, dajući proizvođačima veću fleksibilnost pri obradi različitih profila materijala i velikih izradaka.

3. Glavne prednosti hidrauličke tehnologije valjanja sekcije

(1) Veća točnost savijanja

Hidraulički kontrolni sustavi osiguravaju stabilan pritisak kotrljanja, omogućujući unutarnju preciznost profila savijanja ±0,5 mm za mnoge primjene.

(2) Smanjeni materijalni otpad

Točno pozicioniranje i stabilno uvlačenje smanjuju deformaciju materijala i otpada, uz pomoć poduzećima da smanje troškove proizvodnje za približno 10%–15% .

(3) Široka kompatibilnost materijala

Stroj W24S podržava ugljični čelik, nehrđajući čelik, legure aluminija i druge metalne profile, što ga čini vrlo svestranim za potrebe moderne proizvodnje.

4. Pregled tehničkih parametara

Stavka Specifikacija korist
Roll Materijal Ojačani legirani čelik Dugi vijek trajanja
Radna pozicija Horizontalno / Vertikalno Fleksibilan rad
Vrsta ležaja Dvostruki konusni valjkasti ležaj Stabilno i precizno kotrljanje
Tehnički pregled W24S hidrauličkog stroja za valjanje profila

5. Industrijska primjena stroja za valjanje profila W24S

W24S hidraulički stroj za valjanje profila ima široku primjenu u:

  • Inženjering čeličnih konstrukcija
  • Izgradnja mostova i tunela
  • Brodogradnja i pomorska oprema
  • Proizvodnja automobila i željeznica
  • Dekorativna metalna izrada

Zbog svoje visoke preciznosti i operativne fleksibilnosti, serija W24S postala je preferirano rješenje za moderne aplikacije savijanja profila diljem svijeta.

6. Česta pitanja

P1: Koji materijal se može obraditi W24S hidraulički stroj za valjanje profila?

Stroj može obrađivati ​​ugljični čelik, nehrđajući čelik, legure aluminija, kutni čelik, ravni čelik, cijevi, kanale i mnoge druge metalne profile.

P2: Koja je prednost vodoravnog i okomitog načina rada?

Dvostruki radni položaji omogućuju operaterima jednostavno rukovanje malim i velikim radnim komadima, poboljšavajući fleksibilnost i učinkovitost proizvodnje.

P3: Kako dizajn očvrslog valjka poboljšava performanse stroja?

Valjci od kaljene legure čelika pružaju izvrsnu otpornost na trošenje, smanjuju učestalost održavanja i održavaju točnost savijanja tijekom dugotrajne industrijske uporabe.
