Dom / Proizvodi / Stroj za smicanje / Stroj za smicanje hidrauličnih ljuljačkih snopa / QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede

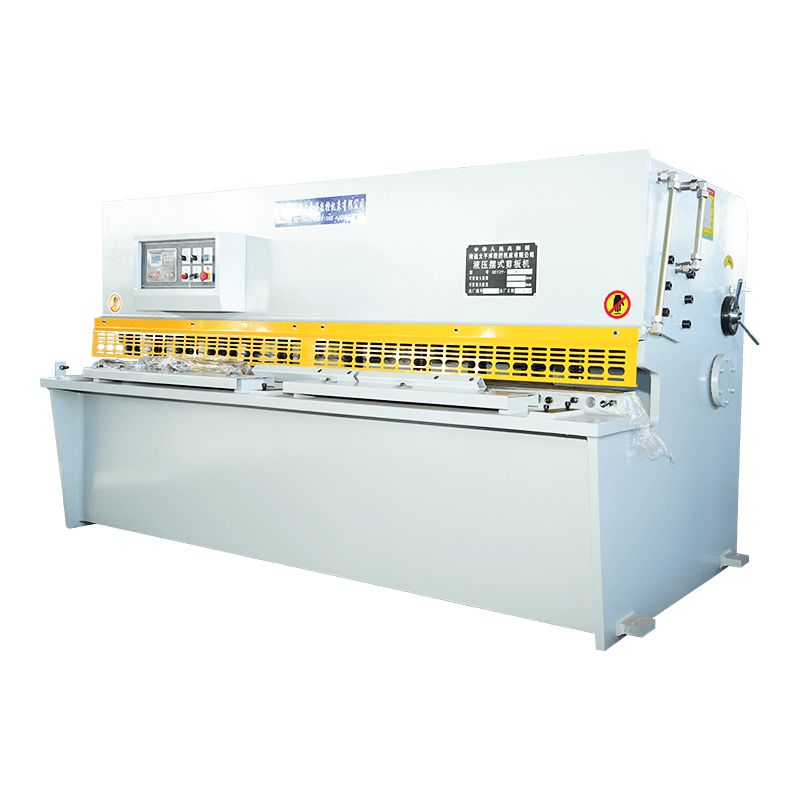

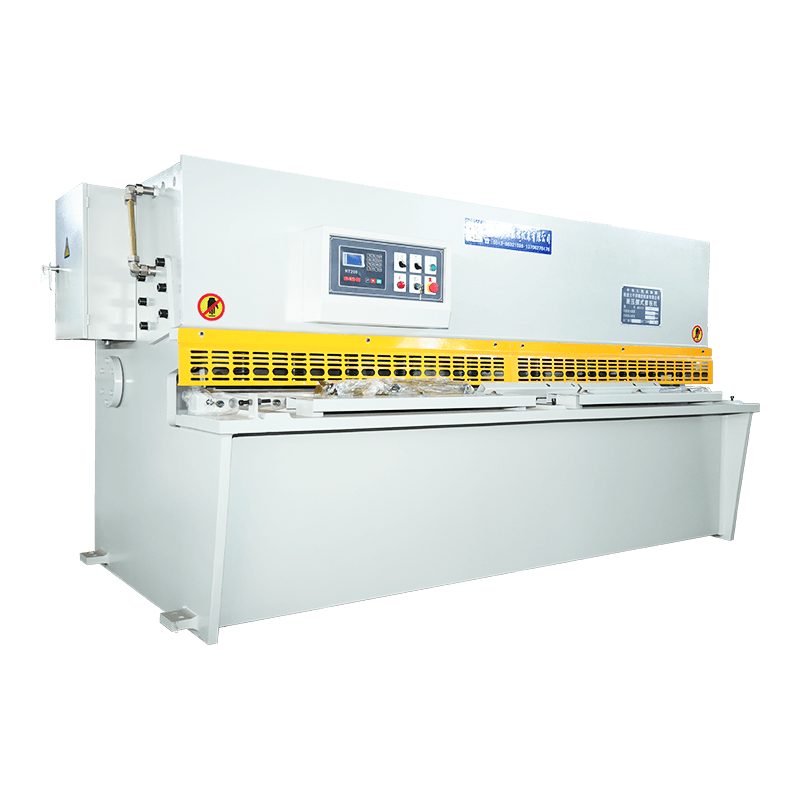

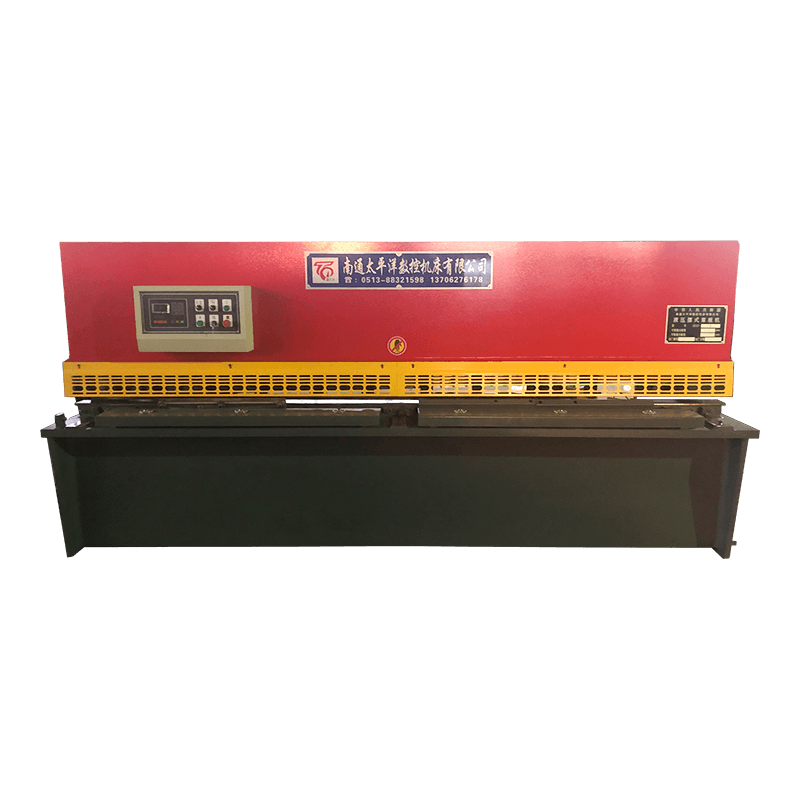

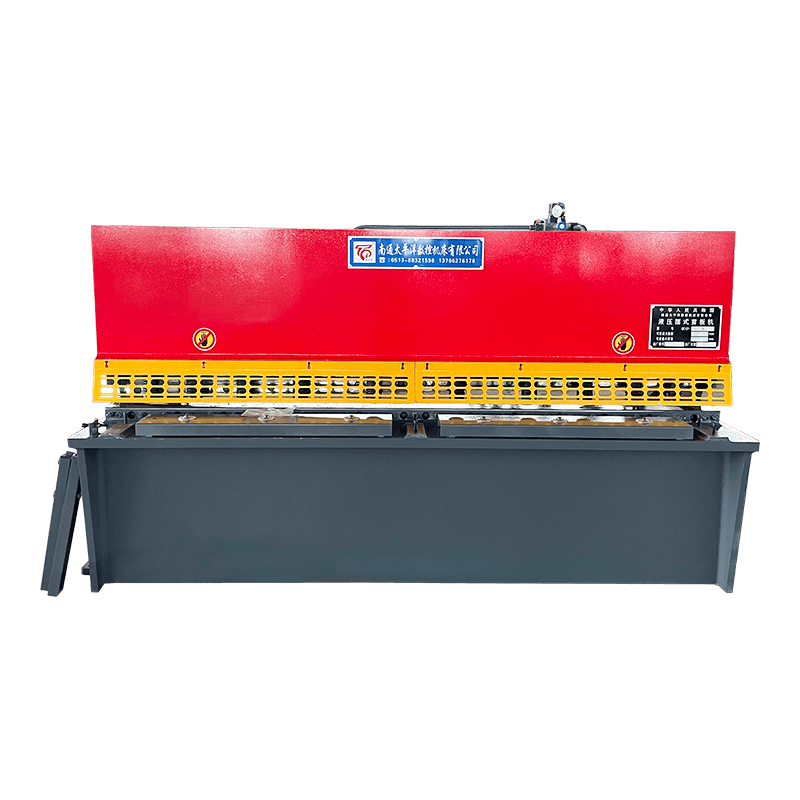

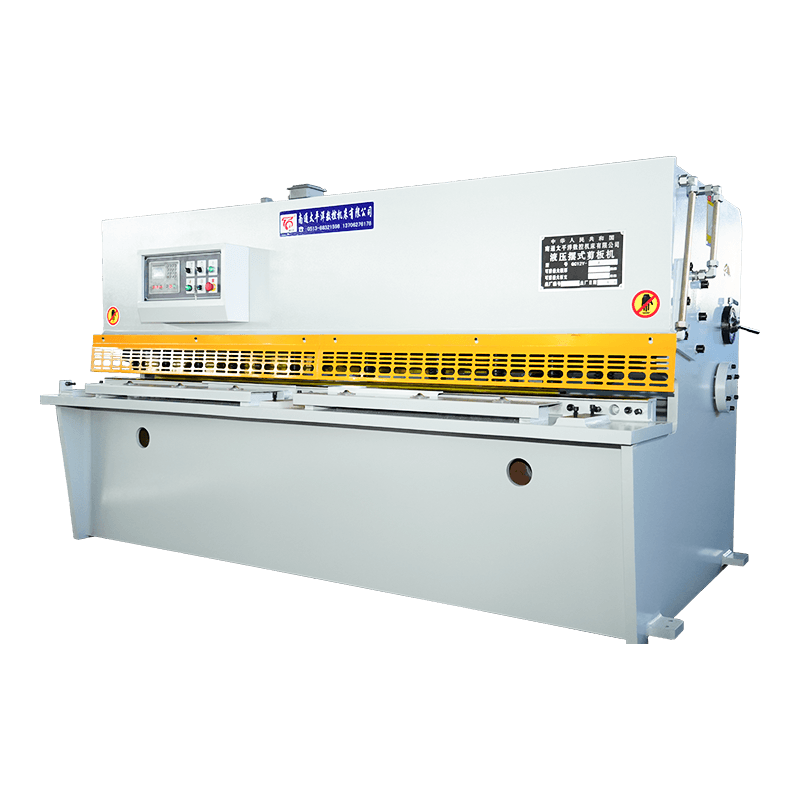

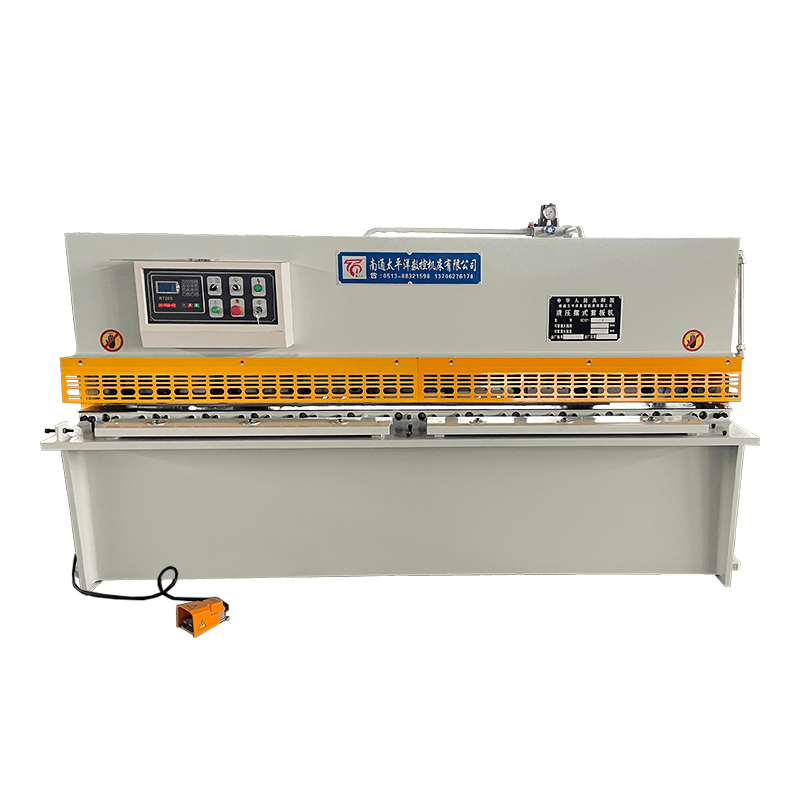

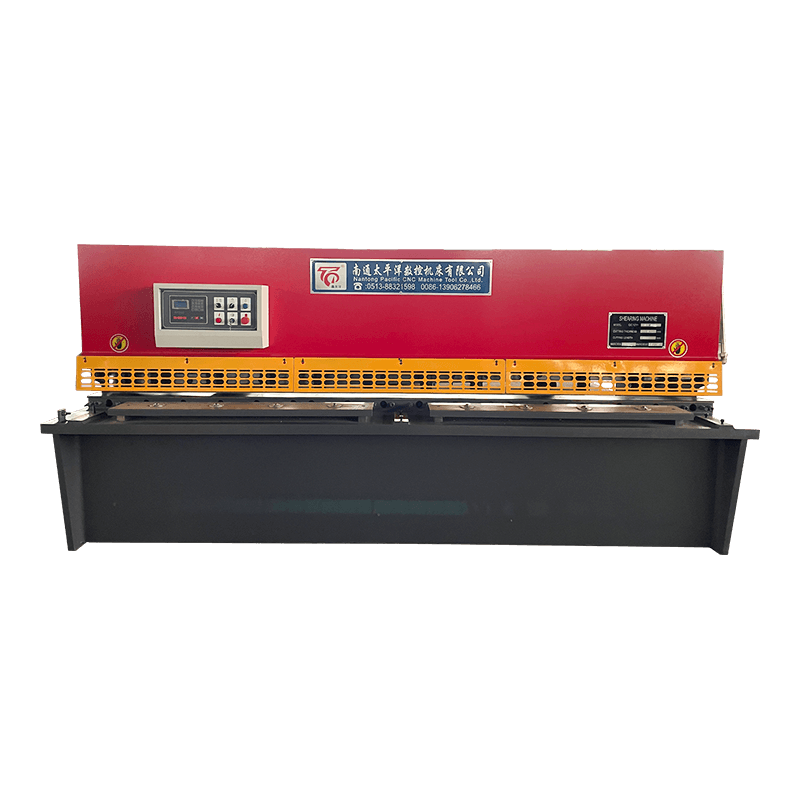

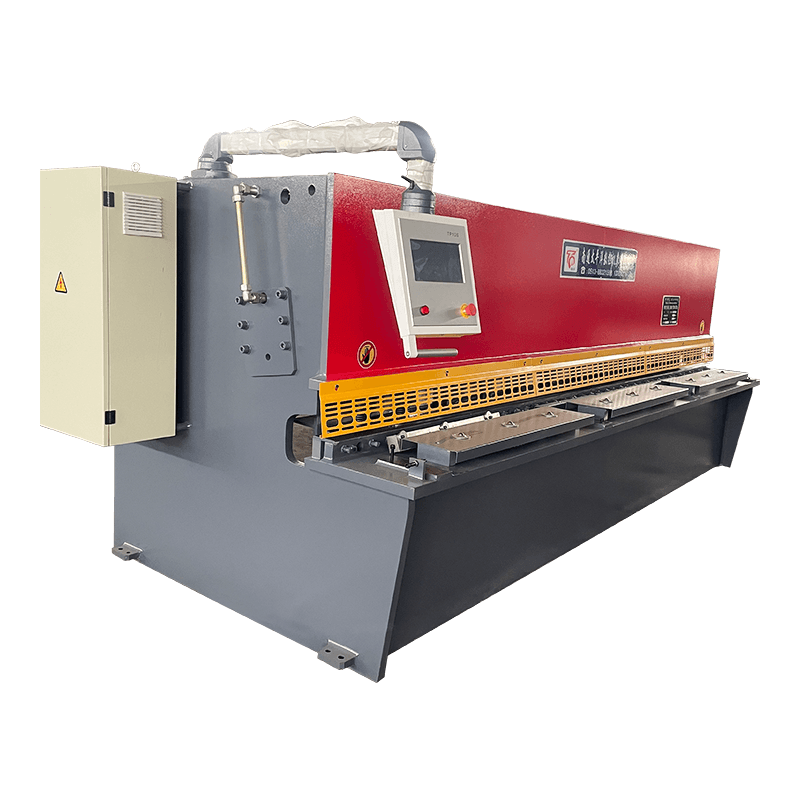

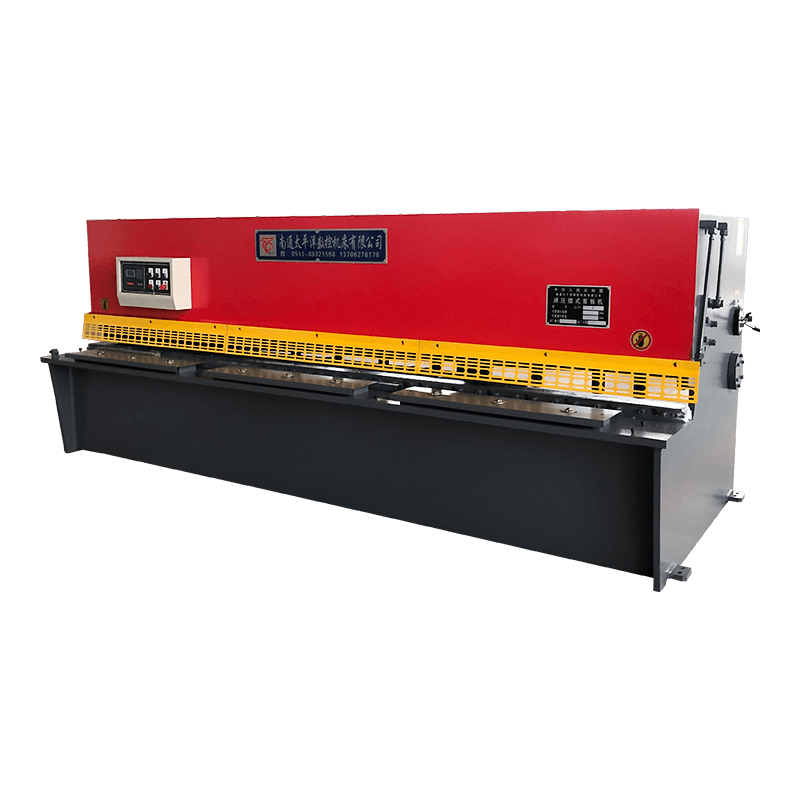

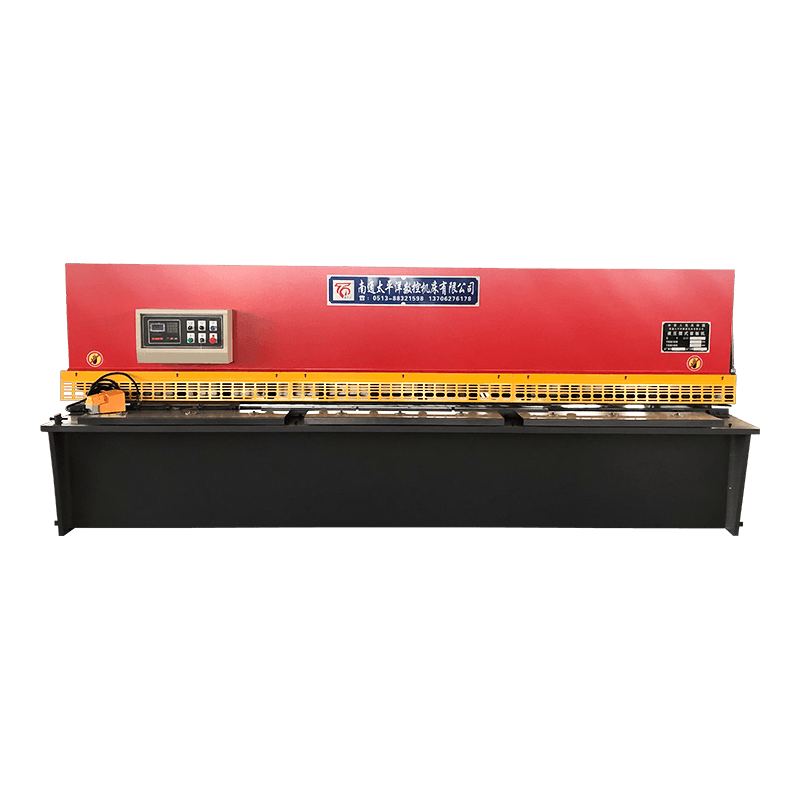

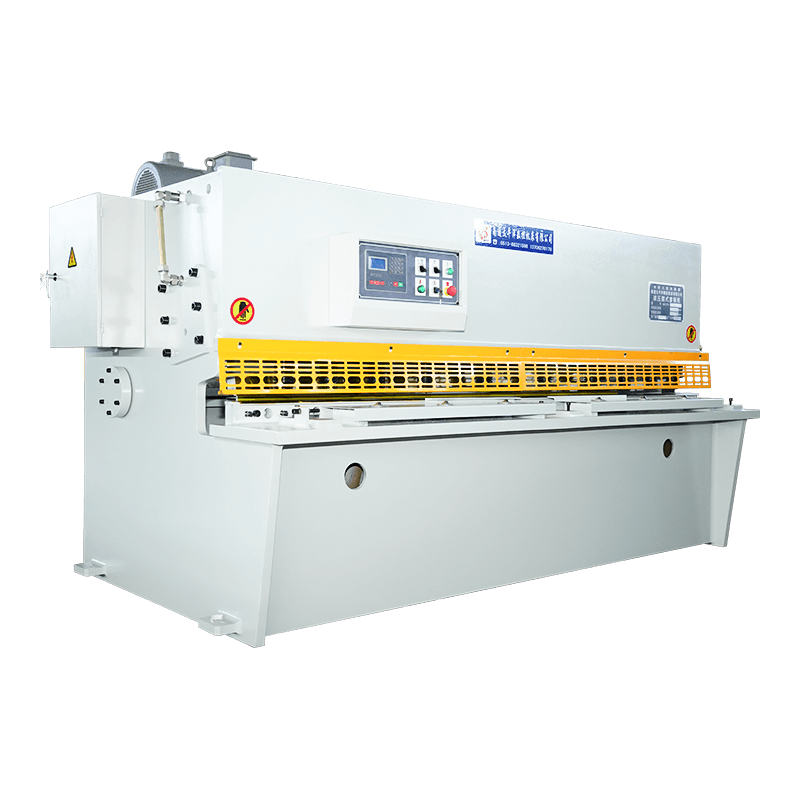

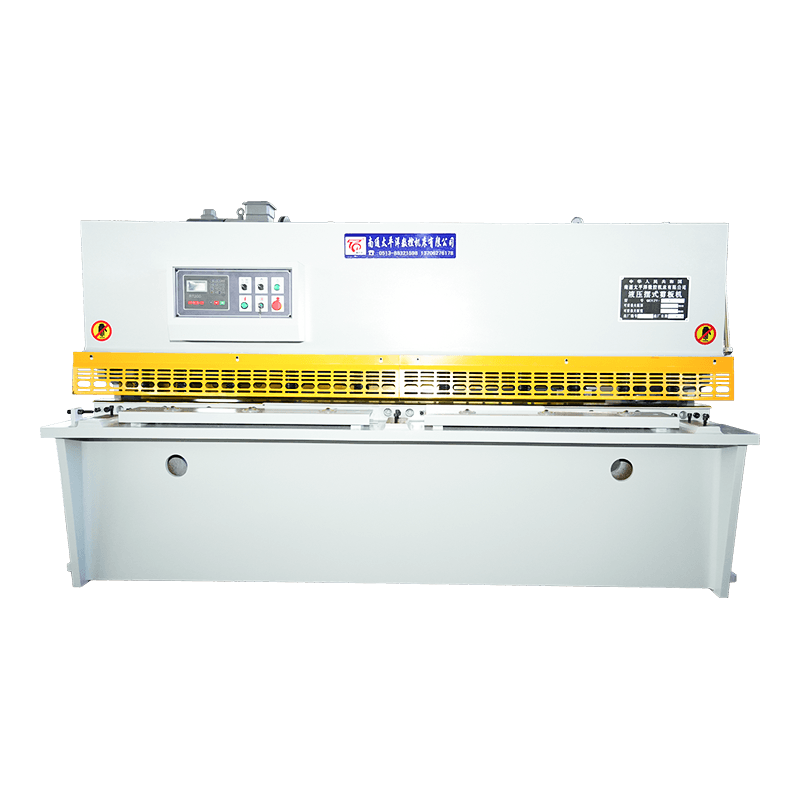

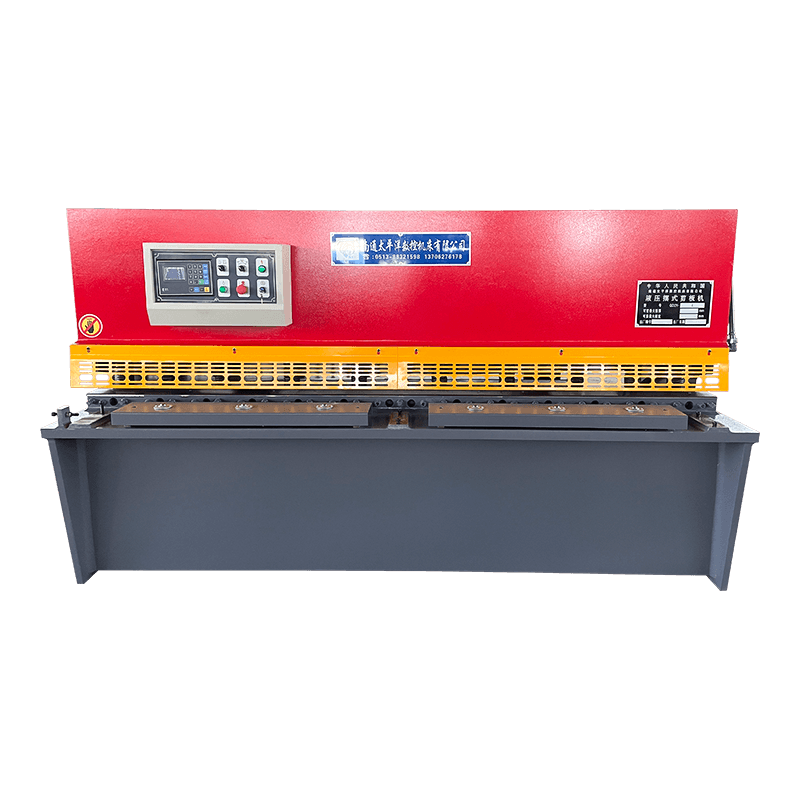

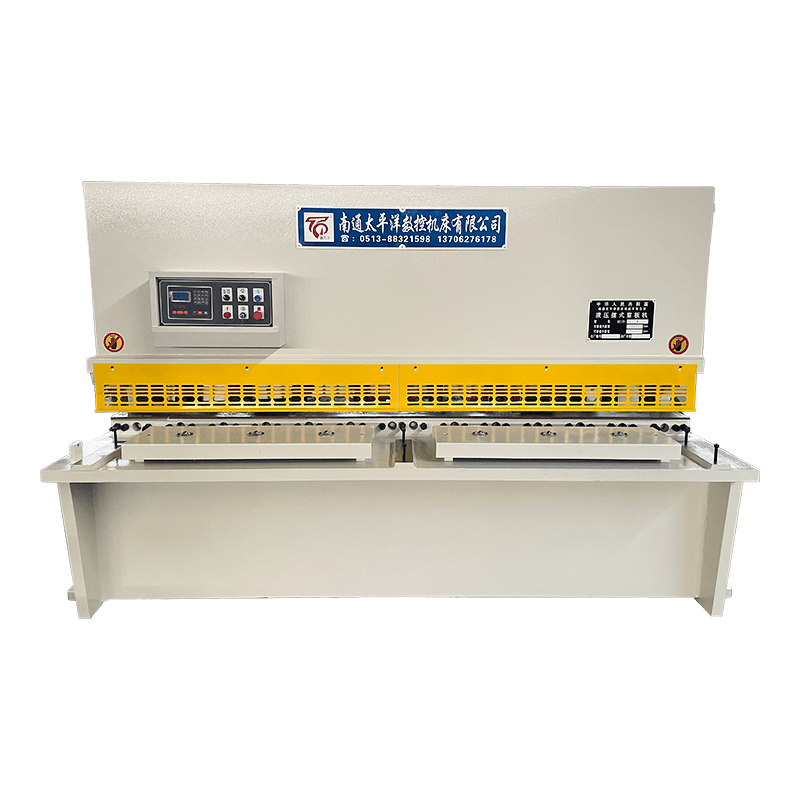

QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede

QC12Y/K serija hidrauličkih škara s okretnom gredom visoko je precizno rješenje za šišanje metala koje se široko koristi u obradi lima, proizvodnji metala i proizvodnoj industriji. Dizajnirane za rezanje čeličnih ploča s visokom preciznošću i učinkovitošću, ove hidrauličke škare kombiniraju pouzdanu izvedbu s jednostavnim CNC upravljanjem.

Ključne značajke
Sustav stražnjeg zaustavljanja visoke preciznosti: Inverter kontrolira motor stražnjeg zaustavljanja, osiguravajući da se točnost pozicioniranja kontrolira unutar 0,05 mm, isporučujući dosljedne duljine rezanja za masovnu proizvodnju.

Visokokvalitetna oštrica za rezanje: Izrađene od legiranog čelika 6CrW2Si, oštrice nude izvrsnu tvrdoću, žilavost i otpornost na habanje, osiguravajući dug radni vijek i čiste rezultate šišanja na raznim metalnim listovima.

CNC sustav upravljanja: Opremljen kontrolerom E21S, stroj upravlja hodom stražnjeg zaustavljanja i hodom noža za šišanje i može pohraniti do 40 skupova programa za brzo postavljanje različitih zadataka rezanja.

Hidraulička sigurnost i povrat: Preljevni ventil osigurava zaštitu od preopterećenja za hidraulički sustav, dok se držač noža vraća natrag pomoću dušika za brze, glatke i pouzdane povratne hodove.

Poboljšana sigurnosna zaštita: Nožni prekidač integriran je s funkcijom zaustavljanja u nuždi, pružajući pouzdanu zaštitu od slučajnih izbočina tijekom rada.

Podesivi razmak oštrice: Ručna prilagodba razmaka oštrice omogućuje operaterima fino podešavanje zazora prema različitim debljinama materijala, osiguravajući optimalnu kvalitetu šišanja.

Precizno pozicioniranje hranjenja: Prednji potporni stol opremljen je ravnalom, što operaterima omogućuje precizno lociranje duljine uvlačenja za ručne i poluautomatske operacije.

prijave
Ovaj stroj za škare s okretnom gredom idealan je za rezanje ugljičnog čelika, nehrđajućeg čelika, aluminija i drugih metalnih ploča u industriji uključujući:

  • Obrada lima
  • Radionice za izradu metala
  • Proizvodnja automobila i aparata
  • Proizvodnja konstrukcijskog i konstrukcijskog čelika

Istraga

QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede
QC12Y/K Serija CNC Standard/Hidraulički Stroj za škare zakretne grede

Opis proizvoda

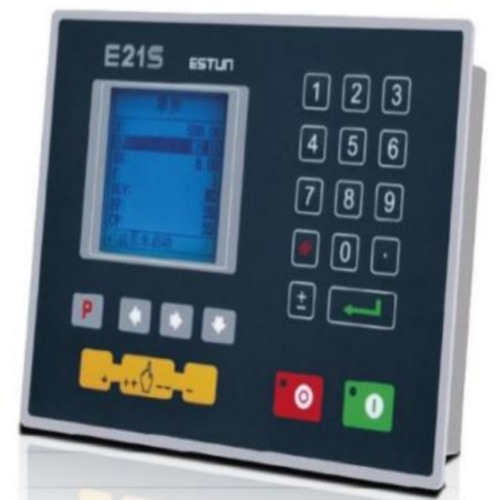

Korištenje posebnog CNC uređaja za škare tvrtke ESTUN E21-S

Ovaj proizvod ima sljedeće karakteristike:

Kontrola položaja stražnjeg mjerača.
Funkcija inteligentnog pozicioniranja.
Funkcija jednosmjernog i dvosmjernog pozicioniranja, učinkovito eliminirajući razmak između vijaka.
Funkcija povlačenja.
Funkcija automatskog traženja referentne točke.
Funkcija sigurnosnog kopiranja i vraćanja parametara s jednim ključem.
Funkcija brzog učenja položaja.
40 prostora za pohranu programa u više koraka, svaki program ima 25 koraka.
Funkcija zaštite od nestanka struje.

QC12Y/K- Tehnički parametar

Model

Šišanje
Debljina
(mm)

Šišanje
Širina
(mm)

udarci
(puta/mm)

Stražnji mjerač
Raspon
(mm)

Kut nagiba
(°)

Glavni motor
(KW)

Težina
(KG)

Sve u svemu
Dimenzije
DXŠXV
(mm)

QC12Y-4X2500

4

2500

18

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800 (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni). (prikaz, stručni).

2°

18.5

15500

4750X2450X2050

Opis i specifikacije dani u ovom katalogu podložni su promjeni bez najave.

PREV: No previous product NEXT: No next product

Kontaktirajte nas za više detalja

Ne ustručavajte se kontaktirati kad nas trebaju!

SUBMIT

Povezani proizvodi

Hidraulički stroj za savijanje limova serije WC67Y Hidraulički stroj za savijanje limova serije WC67Y
Sinkroni CNC hidraulički stroj za savijanje lima serije WC67K Sinkroni CNC hidraulički stroj za savijanje lima serije WC67K
Elektrohidraulički servo CNC hidraulički stroj za savijanje lima serije WE67K Elektrohidraulički servo CNC hidraulički stroj za savijanje lima serije WE67K
Stroj za valjanje s 4 valjka serije W12 Stroj za valjanje s 4 valjka serije W12
Univerzalni hidraulički stroj za valjanje serije W11S s 3 valjka Univerzalni hidraulički stroj za valjanje serije W11S s 3 valjka
Simetrični mehanički stroj za valjanje s 3 valjka serije W11 Simetrični mehanički stroj za valjanje s 3 valjka serije W11
Y32 serija hidraulične preše s četiri stupa Y32 serija hidraulične preše s četiri stupa
Y41 hidraulična preša s jednim stupom Y41 hidraulična preša s jednim stupom
W24S hidraulički stroj za valjanje sekcija W24S hidraulički stroj za valjanje sekcija
Oko
Nantong Pacific CNC stroj alat Co., Ltd
Nantong Pacific CNC stroj alat Co., Ltd

Nantong Pacific CNC stroj alat Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other proizvodi, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Kao profesionalac China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Tvrtka sada ima mogućnost dizajniranja, razvoja i izrade proizvoda za standardne serije i nestandardne opreme. Proizvodi se dobro prodaju u cijeloj zemlji, veliki broj izvoza u jugoistočnu Aziju, Europu, Sjedinjene Države i Bliski Istok. Tvrtka obuhvaća površinu veću od 20 000 četvornih metara, a grupa inženjera i tehničara s bogatim profesionalnim znanjem, proizvodnjom i opremom za testiranje je dovršena. Tijekom godina, posvećen je istraživanju i inovacijama alata za kovanje strojeva, prodaja proizvoda i usluga nakon prodaje ne štedi napore, ima u Pekingu, Tianjinu, Shenyangu, Shandongu, Zhejiang, Guangzhouu, Šangaju, na Hangzhou, Osnovano je, a i jasni, a i Jiangs, a i Jiangs, Podružnice, dajte sve od sebe kako bismo zadovoljili potrebe domaćih i stranih kupaca.


U današnjem svijetu prepunom nade i mogućnosti, pacifički strojni alati i naši kupci idu ruku pod ruku za zajednički razvoj.

Vijesti
Proširenje znanja u industriji

1. Uvod u QC12Y/K Serija CNC Stroj za rezanje okretne grede

CNC standard serije QC12Y/K Hidraulički stroj za rezanje okretne grede je visokoučinkovita oprema za rezanje metala koja se široko koristi u industriji proizvodnje lima. Dizajniran je za rezanje ploča od ugljičnog čelika, nehrđajućeg čelika i aluminija s visokom preciznošću i učinkovitošću.

U usporedbi s tradicionalnim mehaničkim škarama, ovaj CNC hidraulički stroj s okretnim gredom poboljšava učinkovitost rezanja 30%–50% i osigurava preciznost rezanja unutar ±0,1 mm , što ga čini pouzdanim izborom za moderne proizvodne industrije.

Nantong Pacific CNC Machine Tool Co., Ltd je ključno poduzeće nacionalne industrije strojeva, smješteno u zoni ekonomskog i tehnološkog razvoja Haian, gdje je okoliš prekrasan, a promet priložen, što olakšava brzu uspostavu komunikacije između poduzeća i kupaca. Poduzeće je potpuno opremljeno, specijalizirano za proizvodnju strojeva za škare, strojeva za savijanje, strojeva za valjanje, hidrauličkih preša, strojeva za proizvodnju i drugih proizvoda koji se široko koriste u: lakoj industriji, zrakoplovstvu, brodogradnji, metalurgiji, instrumentaciji, električnim uređajima, proizvodima od nehrđajućeg čelika, građevinarstvu i industriji dekoracije. Naši proizvodi dobro se prodaju u zemlji i inozemstvu.

2. Ključne karakteristike stroja za škare serije QC12Y/K

  • Kontrolni sustav pretvarača: Upravlja motorom stražnjeg zaustavljanja s točnošću unutar 0,05 mm.
  • Materijal oštrice visoke kvalitete: Koristi 6CrW2Si čelik za dugotrajne performanse rezanja.
  • E21S CNC sustav: Upravlja stražnjim zaustavljanjem i hodom rezanja, pohranjuje do 40 programa.
  • Zaštita od preopterećenja: Preljevni ventil osigurava sigurnost sustava pod visokim tlakom.
  • Sustav povrata dušika: Držač noža vraća se glatko i sigurno.
  • Funkcija zaustavljanja u nuždi: Nožni prekidač osigurava sigurnost operatera.
  • Ručno podešavanje razmaka oštrice: Poboljšava kvalitetu rezanja za različite materijale.
  • Prednja potpora s ravnom: Osigurava precizno pozicioniranje duljine hranjenja.

3. Princip rada hidrauličkog stroja za škare s okretnom gredom

(1) Mehanizam za rezanje zakretne grede

Gornja oštrica pomiče se u obliku luka, osiguravajući glatko i kontinuirano rezanje. Ovaj dizajn smanjuje potrošnju energije za 15%–20% u usporedbi s giljotinskim sustavima.

(2) Hidraulički pogonski sustav

Hidraulički sustav osigurava stabilan pritisak kako bi se osigurala dosljedna sila rezanja duž cijele duljine oštrice, podržavajući debljinu do 16mm čelične ploče .

(3) Integracija CNC kontrole

Upravljački sustav E21S automatizira pozicioniranje zadnjeg mjerača i hod rezanja, značajno poboljšavajući produktivnost i smanjujući pogreške operatera.

4. Pregled tehničkih parametara

Stavka Specifikacija korist
Debljina rezanja 1–16 mm Široka kompatibilnost materijala
Točnost zadnjeg mjerača 0,05 mm Visoka preciznost pozicioniranja
Kontrolni sustav E21S CNC Programabilni rad
Tehničke specifikacije QC12Y/K hidrauličkog stroja za škare s okretnom gredom

5. Industrijske primjene

QC12Y/K serija ima široku primjenu u:

  • Radionice za izradu metala
  • Brodograđevna industrija
  • Automobilska proizvodnja
  • Obrada konstrukcijskog čelika

6. Česta pitanja

P1: Koji se materijal QC12Y/K može strojno rezati?

Može učinkovito rezati ploče od ugljičnog čelika, nehrđajućeg čelika i aluminija.

P2: Koji se kontrolni sustav koristi?

Koristi E21S CNC sustav koji podržava do 40 programabilnih postavki.

P3: Koja je glavna prednost dizajna okretne grede?

Omogućuje glatkije rezanje i smanjuje potrošnju energije do 20%.
